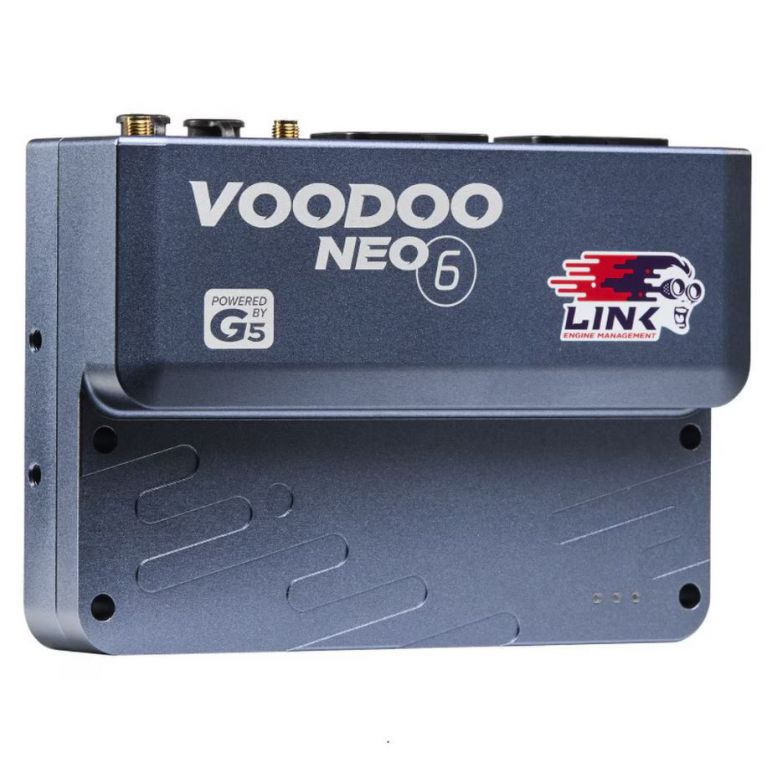

G5 Voodoo Neo 6

G5 Voodoo Neo 6
De volgende generatie motormanagement voor veel meer motoren.

De G5 Voodoo Neo 6 is geschikt voor:
8 cilinders met poort- of directe injectie en directe ontsteking, of
6 cilinders met directe/poort-getrapte injectie en directe ontsteking.

De G5 Voodoo generatie is de perfecte keuze voor professionele motorsport.

Inhoud:

• G5 Voodoo Neo 6 ECU
• USB-C-verbindingskabel
• WiFi-antenne
• 4 m GPS-antenne (magnetische of zelfklevende bevestiging)
• USB-C- en SMA-stofhoezen
• Snelstartgids (A5)
• Installatie-I/O-tabel (A3)
• Linkstickers

Specificaties:
Inputs / Outputs

• Het aansturen tot 8 cilinders met staged of directe injectie en directe ontsteking, of 6 cilinders met directe/staged injectie, dankzij: 12 injector pins, 8 ontstekings pins, 6 aux output pins. Aux pins (4 Aux-pinnen worden gedeeld met 4 DI-pinnen. U kunt elke pin alleen gebruiken voor injectie of DI, niet beide tegelijkertijd), 6 ADIO-pinnen
• Zeer aanpasbare I/O, met behulp van 2 soorten multifunctionele pinnen: ADIO-pinnen en Aux/Digitale Ingangspinnen. Deze pinnen kunnen als ingangen of uitgangen fungeren.
• ADIO is een uniek pintype. ADIO kan fungeren als Aux-uitgang (geschakeld of PWM), als analoge ingang of als digitale ingang, maar kan geen PWM/frequentie lezen.
• De Neo 4 heeft Aux/DI-pinnen die worden gebruikt als Aux-pin of als digitale ingangspin. Ze kunnen PWM/frequentie lezen.
• Ongebruikte injector/ontstekingspinnen kunnen worden gebruikt als hulppin.
• Alle ontstekings- en hulppinnen zijn beveiligd tegen terugkoppeling. 3 analoge ingangen
• 10 digitale ingangen
• 4 temperatuuringangen
• 2 klopdetectieingangen
• 2 triggersignaal ingangen
• 1 x breedband lambda-regelaar
• Dubbele elektrische gasklepregeling
• Speciale contactslotpen
• 5V-sensorvoeding
• CAN 1 via Weipu-connector. CAN-connector levert nu voeding en aarde.

Communicatie

• USB-C (kabel meegeleverd)
• Voeding via USB
• Wifi: Maak rechtstreeks verbinding met de ECU via het ingebouwde wifi-toegangspunt of voeg deze toe aan een bestaand netwerk (antenne meegeleverd)
• CAN: Nieuwe WEIPU-connector levert stroom voor CAN-apparaten
• Ethernet: Ingebouwde ethernet die kan functioneren als USB. Biedt ook de mogelijkheid om verbinding te maken met de ECU via een netwerk.
• GPS: Werkt wanneer de GPS-antenne is aangesloten (antenne meegeleverd)

Datalogging

• 1 GB logcapaciteit
• Loggen via wifi
• Max. 100 kHz. Totale logsnelheid
• 250 logkanalen

Afmetingen en gewicht

• Lengte: 107 mm (4,21 inch)
• MontageBreedte: 158 mm (6,22 inch)
• Maximale zijhoogte: 45 mm (1,77 inch)
• Gewicht: 730 gram (25,75 ounces)

• 4x M5-schroefdraadgaten aan de zijkanten voor beugelmontage
• 4x M5-schroefdraadgaten aan de onderkant voor een nette montage
• 4x 5,5 mm doorlopende gaten zonder schroefdraad voor doorlopende montage (ontworpen voor gebruik met M5-bouten)
